Ranura cuadrada 2040 Perfil de aluminio Ancho de ranura de 8 mm Diseño de ranura cuadrada Ranuras de doble lado Tratamiento anodizado estándar

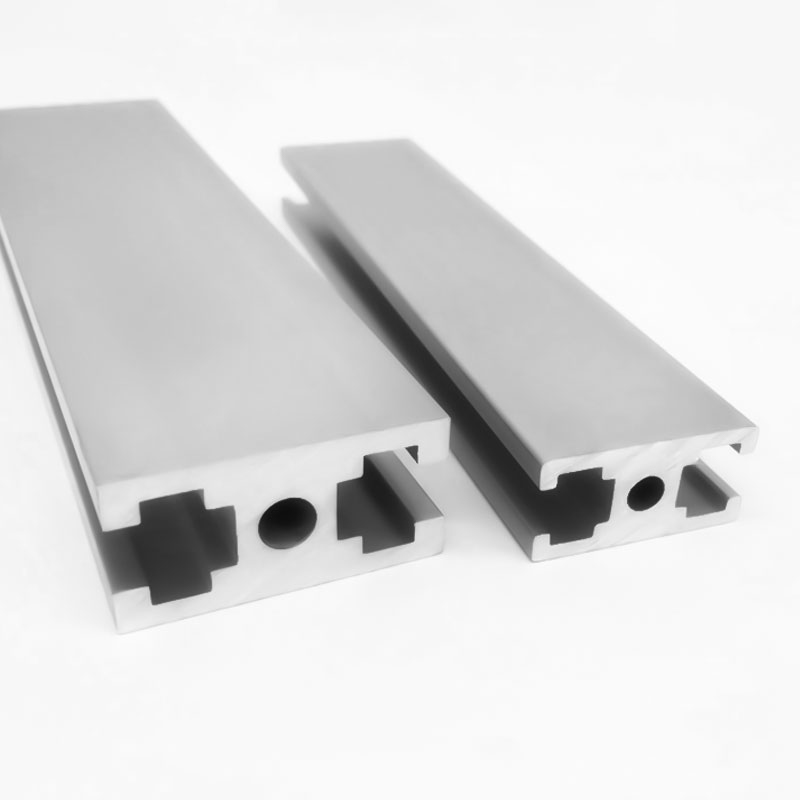

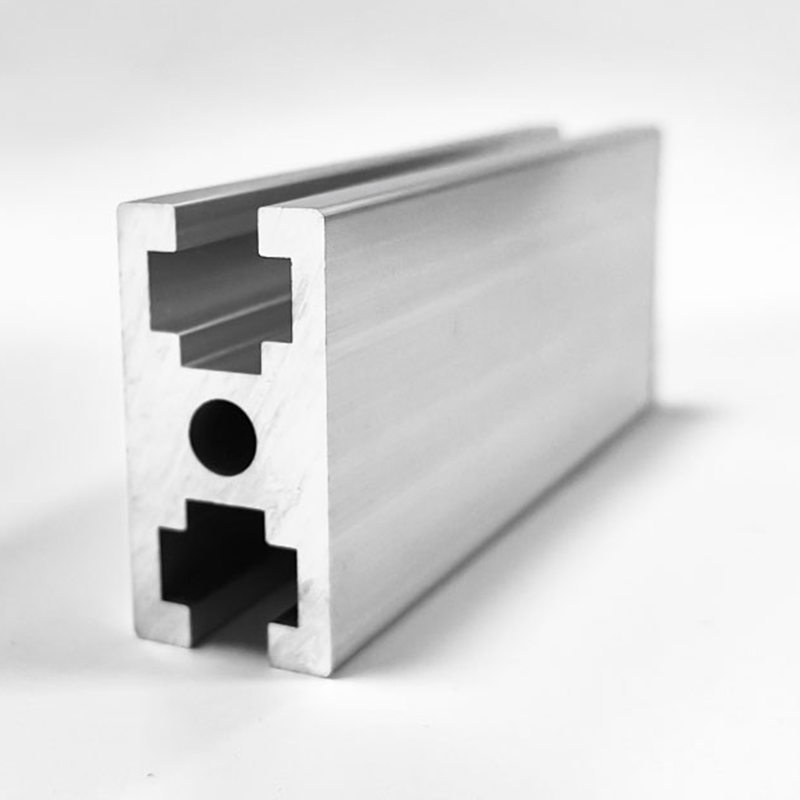

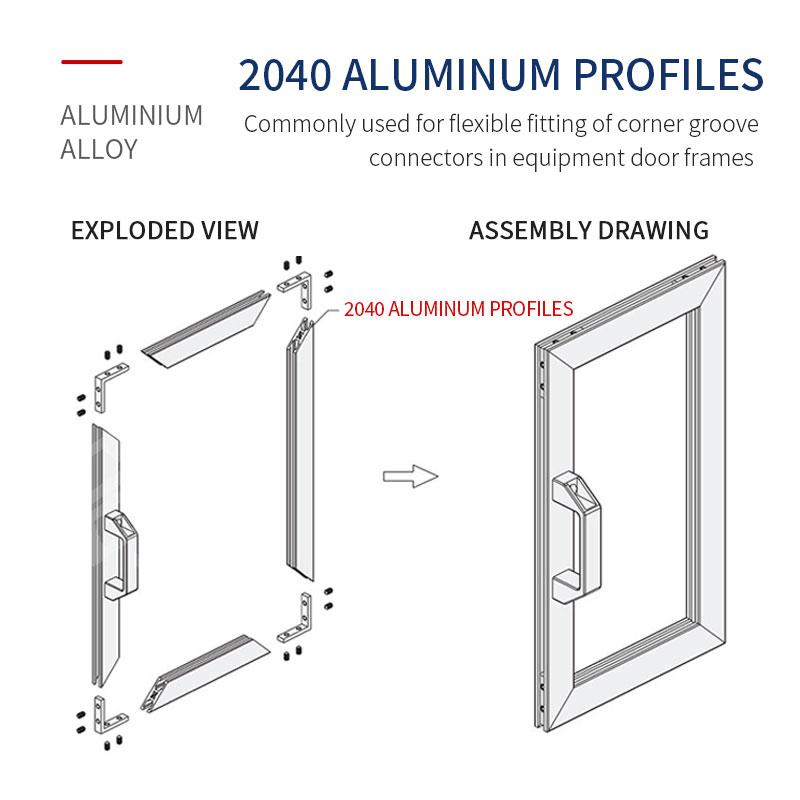

El perfil de aluminio de ranura cuadrada 2040 es un producto destacado en el mercado de perfiles de aluminio modulares, perteneciente al sistema de ranura cuadrada. El cuerpo está fabricado en aleación de aluminio 6063-T5 con tratamiento superficial anodizado, con un peso unitario de aproximadamente 1,43 kg/m y un espesor de pared de 4 mm. La cara de 40 mm presenta un diseño suave sin ranuras, utilizado principalmente para marcos de puertas de equipos, gabinetes, bastidores de instrumentos y paneles de visualización, lo que lo convierte en un perfil de marco de puerta de uso común en estructuras de marco livianas. Las conexiones suelen utilizar tuercas cuadradas M6 con lados opuestos de 14 mm y tornillos de cabeza hueca de alta resistencia.

CAD Drawing Download

PREV：Perfil de aluminio industrial 2040 Sección transversal rectangular de 20×40 mm Ancho de ranura de 6 mm Estructura de marco de carga ligera SIGUIENTE：Ranura en T 2060 Perfil de aluminio Ancho de ranura de 6 mm Diseño multiranura Tratamiento anodizado estándar

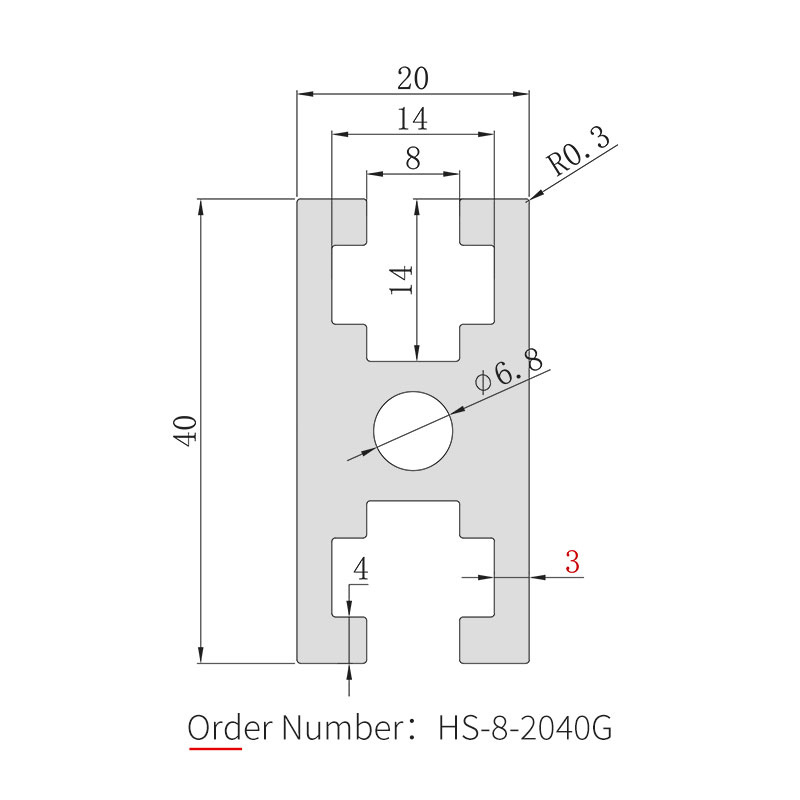

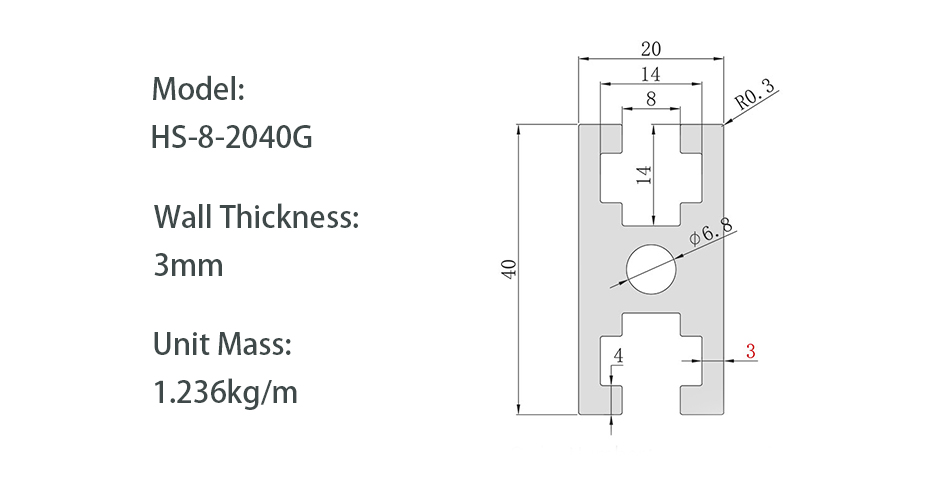

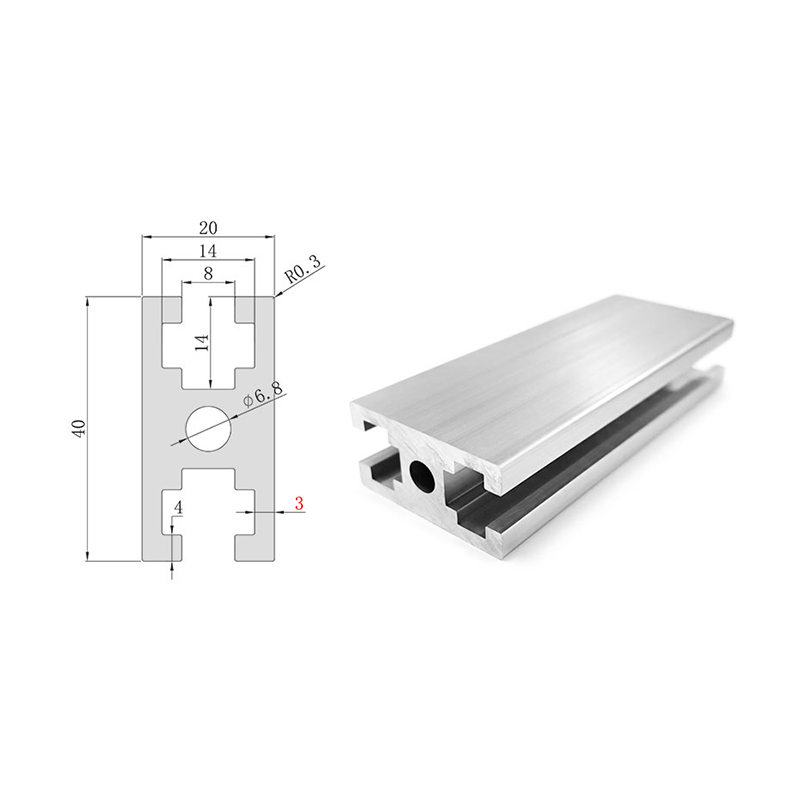

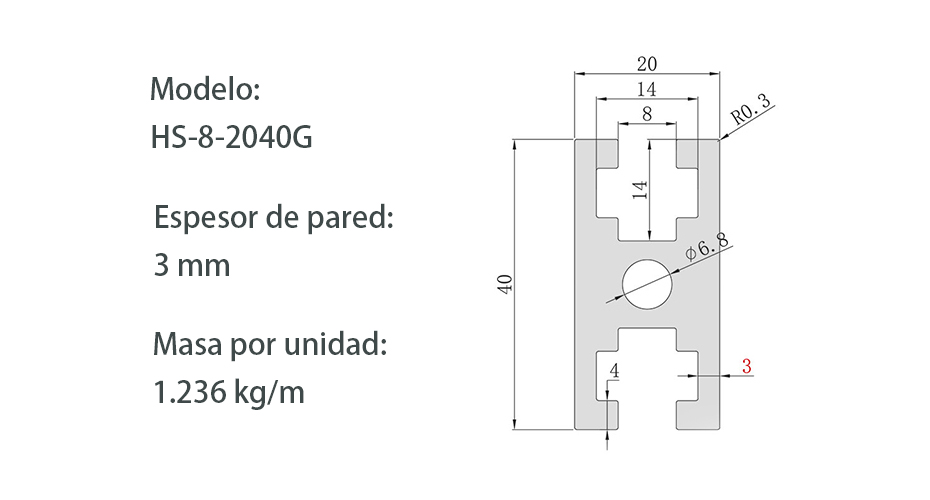

Especificación

	Modelo	HS-8-2040G
	Dimensiones transversales	20 mm × 40 mm
	Peso unitario	1,236 kg/m
	Tratamiento de superficies	Anodizado
	Color	Plata
	Material	Aleación de aluminio 6063-T5
	Longitud	6,02m
	Tipo de ranura	Ranura cuadrada
	Ancho de ranura	8 mm
	Profundidad de la ranura	14 mm
	Diámetro del orificio	Φ6.8
	Espesor de la pared	3 mm

Parámetros del producto

Soporte técnico

CORTE
PERFORACIÓN
TAPPING
RANURA DE FRESADO

DOBLADO
SOLDADURA
MECANIZADO CNC
ESTAMPADO

Longitud efectiva

Método de corte: Servoalimentación
Longitud efectiva: ≥50 mm, ≤6020 mm
Precisión de corte: ±0,3 mm
Reducción de pérdidas: consulte con el servicio de atención al cliente

Recordatorio amistoso: para pedidos de un solo tamaño con grandes cantidades, está disponible un servicio de extrusión de longitud personalizada. Comuníquese con el servicio de atención al cliente para obtener más detalles.
