Ranura cuadrada 2080 Perfil de aluminio 8 mm de ancho de ranura Estructura reforzada multiranura Tratamiento anodizado

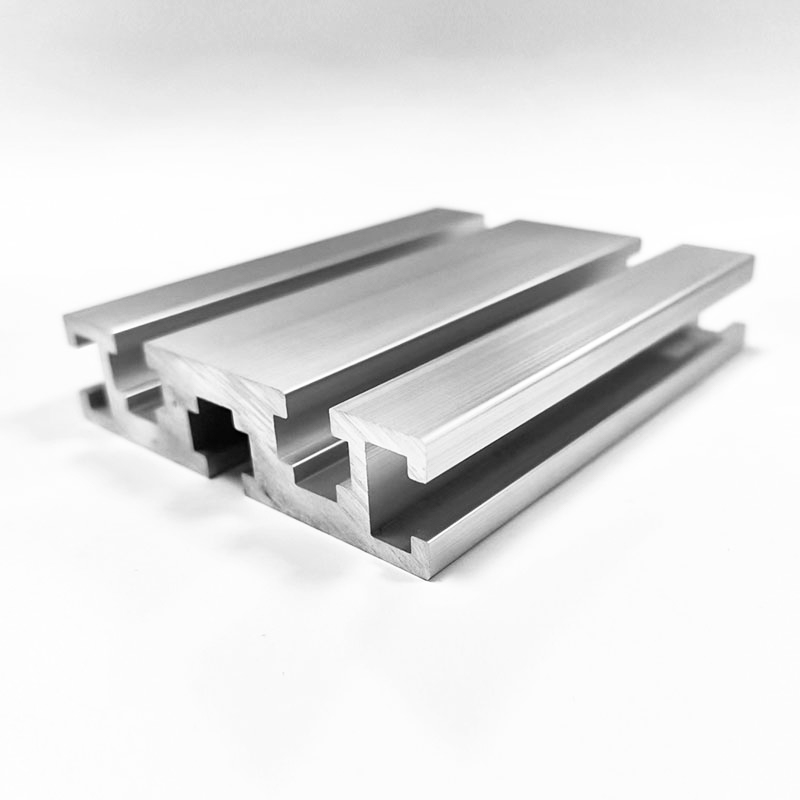

El perfil de aluminio 2080 es el modelo de carga pesada de la serie 20, con dimensiones de 20×80 mm y un ancho de ranura de 8 mm, perteneciente al sistema de ranuras cuadradas estándar nacional. El cuerpo está fabricado en aleación de aluminio 6063-T5 con tratamiento superficial anodizado. La cara de 80 mm presenta un diseño de ranura simple en un lado y un diseño de ranura doble en el otro, lo que es notablemente diferente del diseño de cuatro ranuras en ambos lados de los perfiles de aluminio con ranura en T. Compatible con tuercas cuadradas M8/M6 con lados opuestos de 14 mm y tuercas y pernos en T de la serie 14F estándar nacional. Comúnmente utilizado para la fabricación de marcos y bases de pequeñas máquinas de grabado CNC, máquinas de marcado, máquinas de corte individuales, rectificadoras y equipos similares. La cara ancha puede servir como una encimera de riel deslizante estable, garantizando la precisión operativa del equipo.

CAD Drawing Download

PREV：2080 Perfil de aluminio Estructura de cara ancha Diseño de ranuras múltiples Ancho de ranura de 6 mm Estructura de marco de carga pesada SIGUIENTE：Perfil de aluminio industrial 20100 Sección transversal de 20×100 mm de ancho Ancho de ranura de 6 mm Estructura de marco de carga pesada

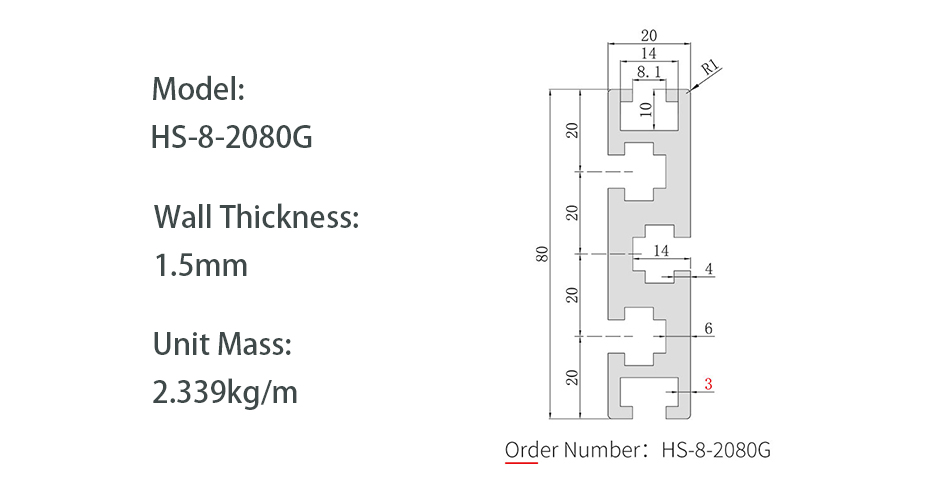

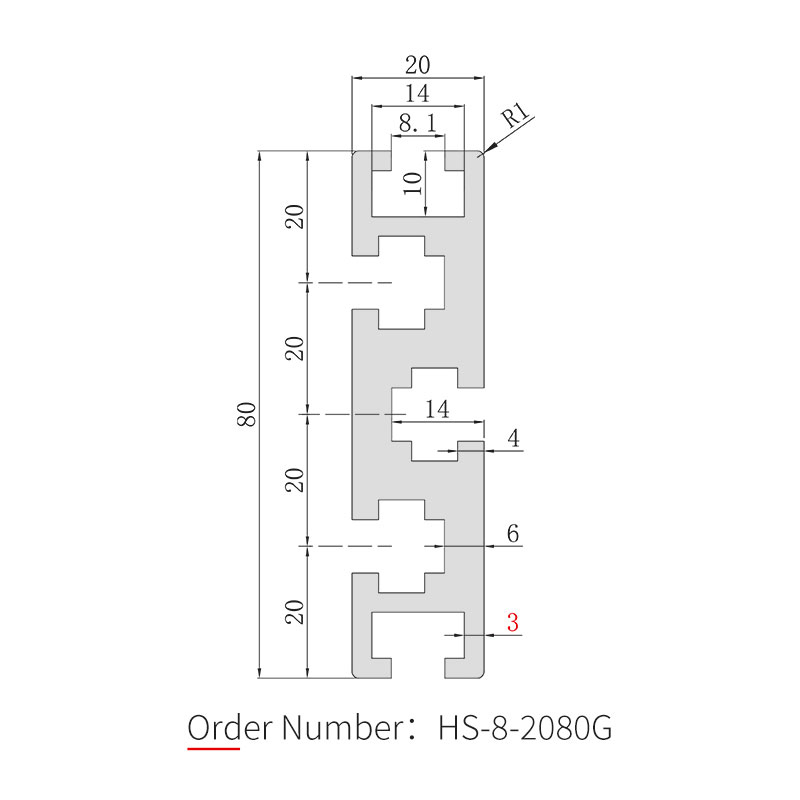

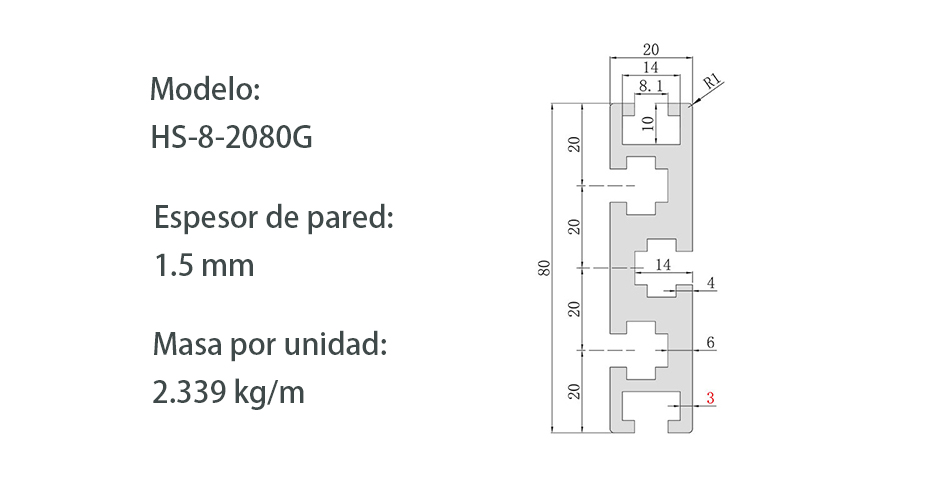

Especificación

	Modelo	HS-8-2080G
	Dimensiones transversales	20 mm × 80 mm
	Peso unitario	2,339 kg/m
	Tratamiento de superficies	Anodizado
	Color	Plata
	Material	Aleación de aluminio 6063-T5
	Longitud	6,02m
	Tipo de ranura	Ranura en T
	Ancho de ranura	8,1 mm
	Profundidad de la ranura	14 mm
	Diámetro del orificio
	Espesor de la pared	1,5 mm

Parámetros del producto

Soporte técnico

CORTE
PERFORACIÓN
TAPPING
RANURA DE FRESADO

DOBLADO
SOLDADURA
MECANIZADO CNC
ESTAMPADO

Longitud efectiva

Método de corte: Servoalimentación
Longitud efectiva: ≥50 mm, ≤6020 mm
Precisión de corte: ±0,3 mm
Reducción de pérdidas: consulte con el servicio de atención al cliente

Recordatorio amistoso: para pedidos de un solo tamaño con grandes cantidades, está disponible un servicio de extrusión de longitud personalizada. Comuníquese con el servicio de atención al cliente para obtener más detalles.
