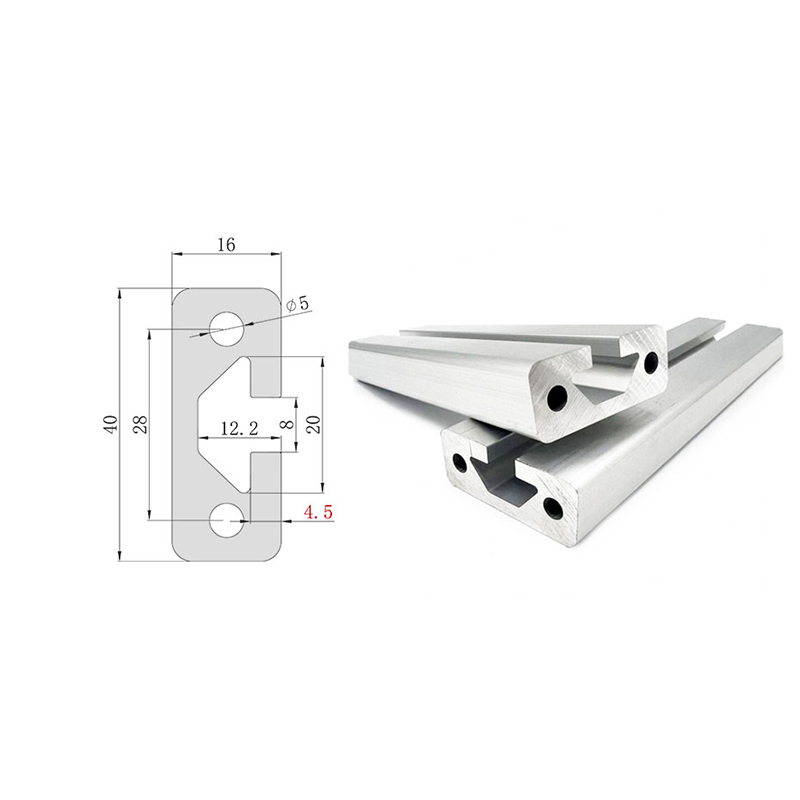

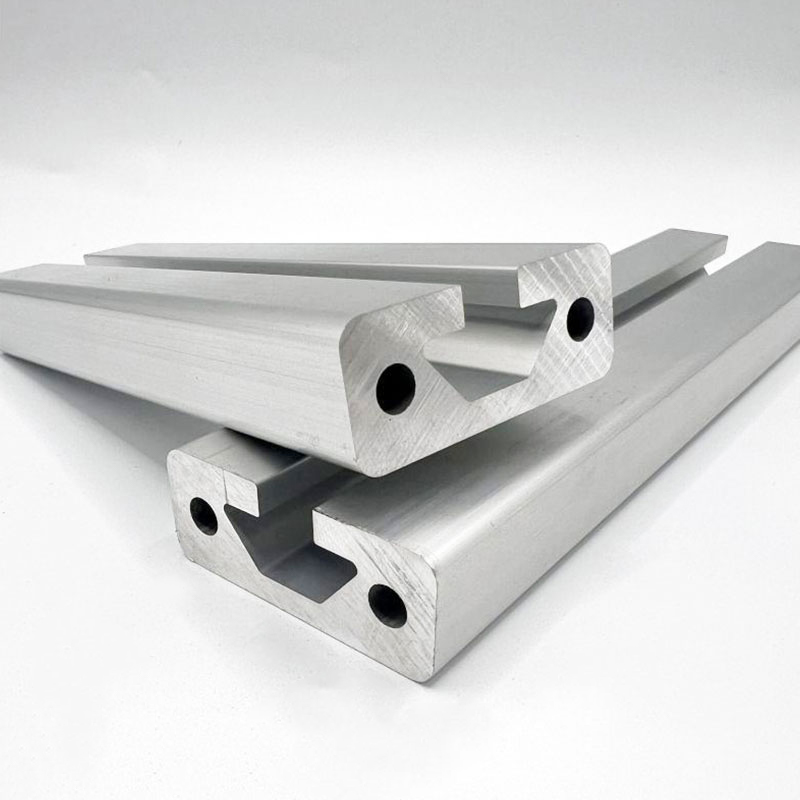

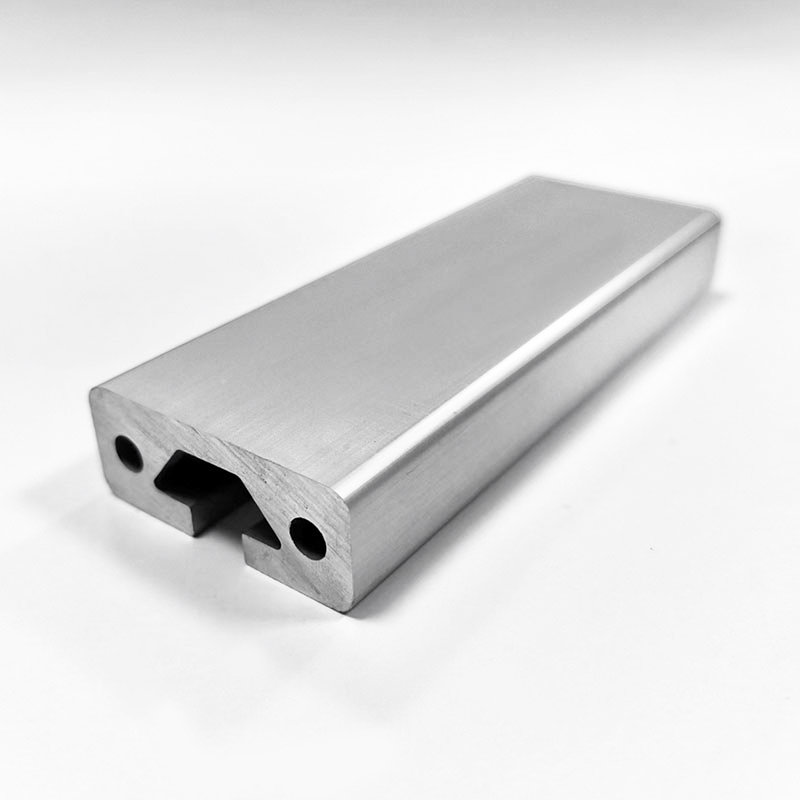

Perfil de aluminio industrial 1640 Sección transversal rectangular de 16×40 mm Ancho de ranura de 8 mm Estructura de riel guía dedicada

El perfil de aluminio 1640 es el modelo de carril guía dedicado de la serie 16, con dimensiones de 16×40 mm y un ancho de ranura de 8 mm, compatible con pernos en T dedicados y tuercas de brida M6 de la serie 30. El cuerpo está fabricado en aleación de aluminio 6063-T5 con tratamiento superficial anodizado. Comúnmente utilizado para canales de rieles guía, fabricación de marcos de puertas, bancos de trabajo de líneas de ensamblaje, cubiertas protectoras de equipos mecánicos y estructuras de marcos automatizadas. Los soportes de esquina 3030 o 4040 se pueden utilizar como refuerzo durante la conexión.

CAD Drawing Download

PREV：Sin artículo anterior SIGUIENTE：No hay siguiente artículo

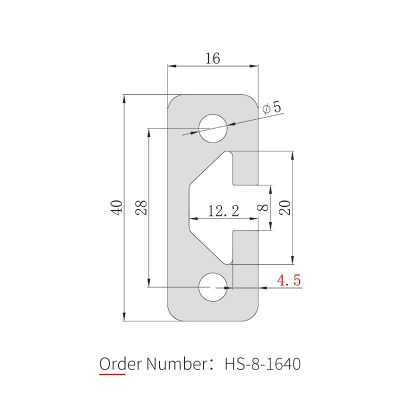

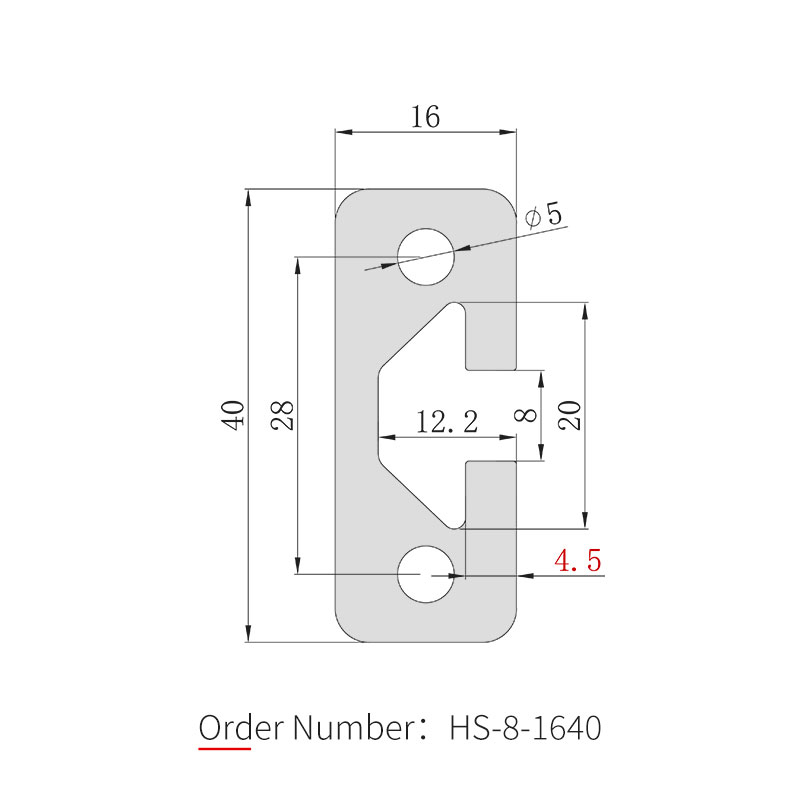

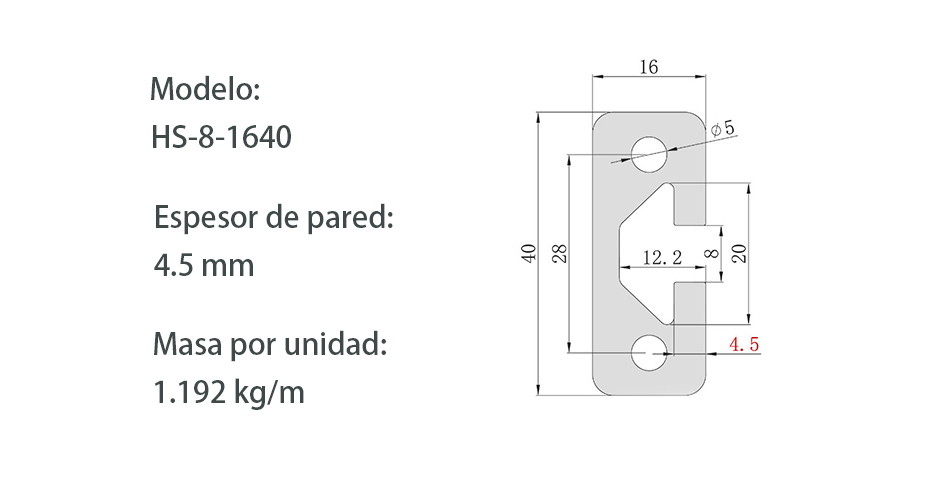

Especificación

	Modelo	HS-8-1640
	Dimensiones transversales	16 mm × 40 mm
	Peso unitario	1,192 kg/m
	Tratamiento de superficies	Anodizado
	Color	Plata
	Material	Aleación de aluminio 6063-T5
	Longitud	6,02m
	Tipo de ranura	Ranura en T
	Ancho de ranura	8 mm
	Profundidad de la ranura	12,2 mm
	Diámetro del orificio	Φ5
	Espesor de la pared	4,5 mm

Parámetros del producto

Soporte técnico

CORTE
PERFORACIÓN
TAPPING
RANURA DE FRESADO

DOBLADO
SOLDADURA
MECANIZADO CNC
ESTAMPADO

Longitud efectiva

Método de corte: Servoalimentación
Longitud efectiva: ≥50 mm, ≤6020 mm
Precisión de corte: ±0,3 mm
Reducción de pérdidas: consulte con el servicio de atención al cliente

Recordatorio amistoso: para pedidos de un solo tamaño con grandes cantidades, está disponible un servicio de extrusión de longitud personalizada. Comuníquese con el servicio de atención al cliente para obtener más detalles.
