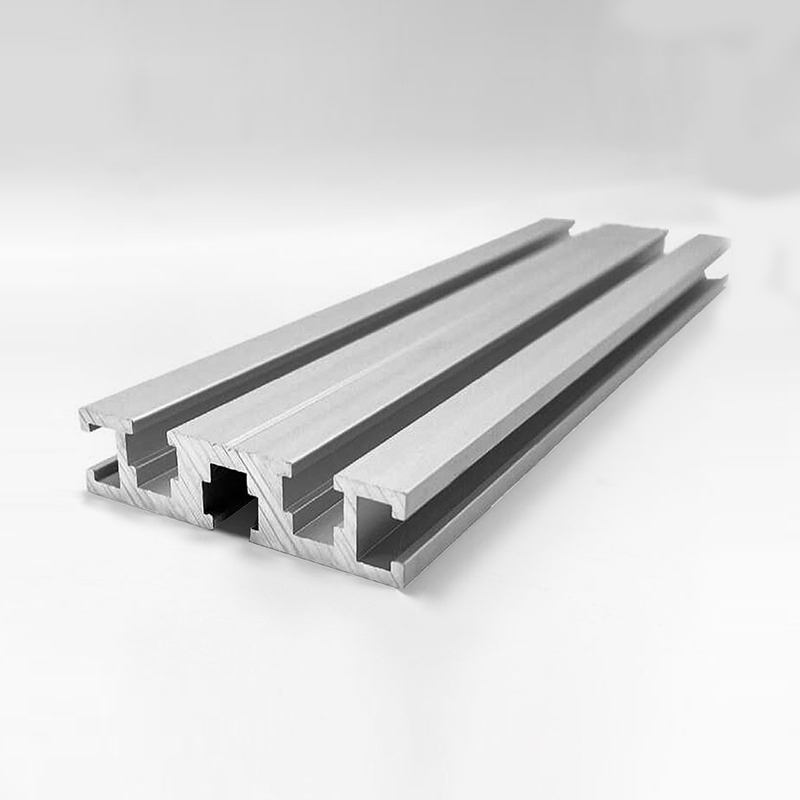

Perfil de extrusión de aleación de aluminio y plata con ranura cuadrada industrial serie 1560G

El perfil de aluminio de la serie 1560G es un elemento básico que "soporta carga" en aplicaciones de marcos industriales. En comparación con perfiles más pequeños, su cara de 60 mm de ancho presenta una estructura de múltiples ranuras, lo que mejora significativamente la rigidez estructural y la capacidad de carga. Se utiliza comúnmente para construir bases de equipos, marcos de estaciones de trabajo y protectores de seguridad de alta resistencia. Proporciona soporte estructural estable para equipos de gran escala manteniendo al mismo tiempo la ventaja de una fácil instalación.

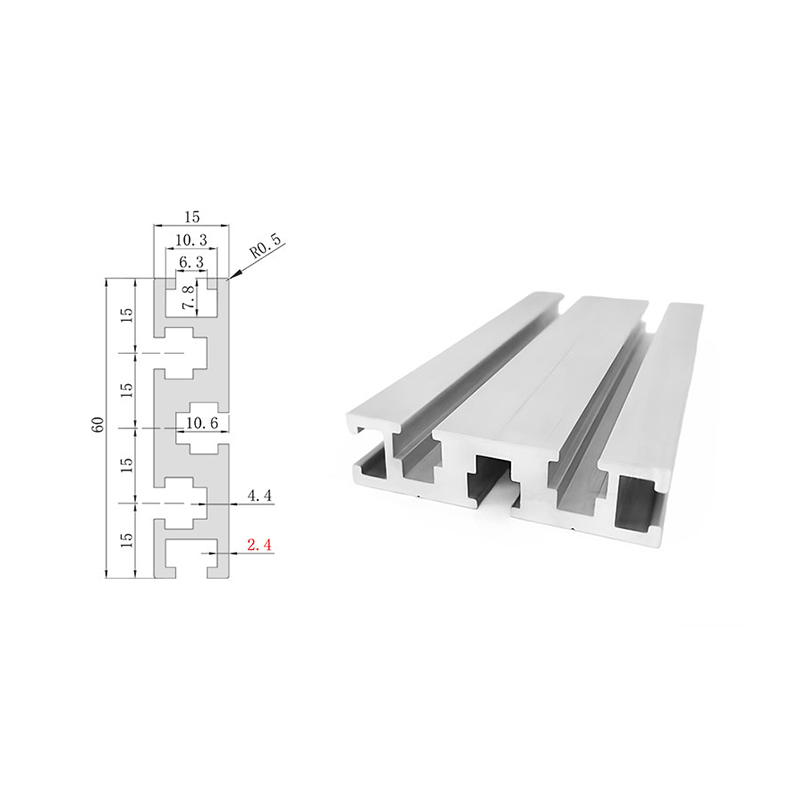

CAD Drawing Download

PREV：Perfil de extrusión de aluminio plateado con ranura en T compacto serie 1515B SIGUIENTE：Perfil de extrusión de aluminio serie 1590G para sistemas de marcos livianos

Especificación

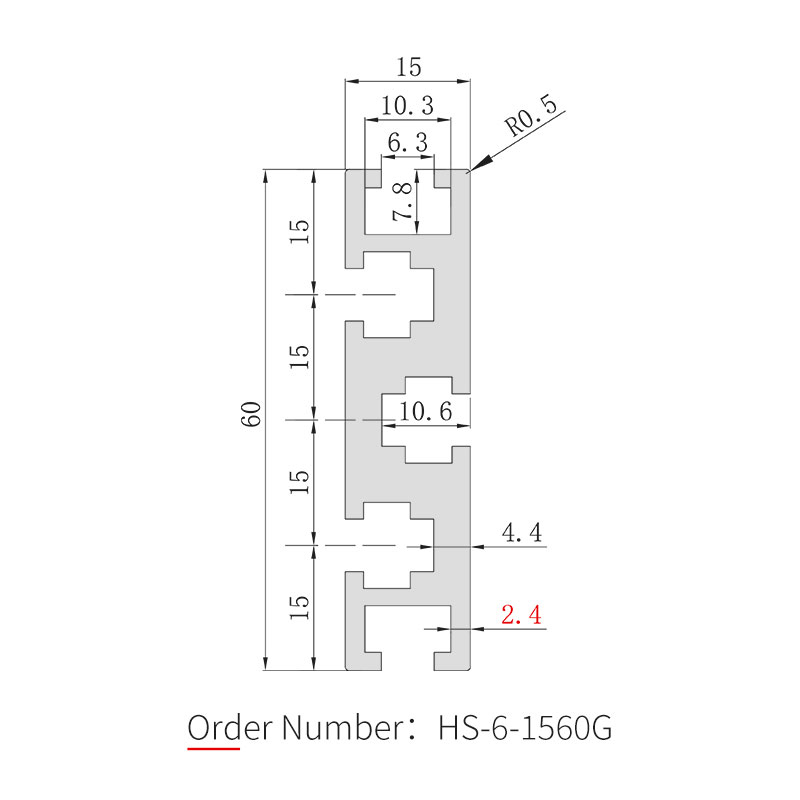

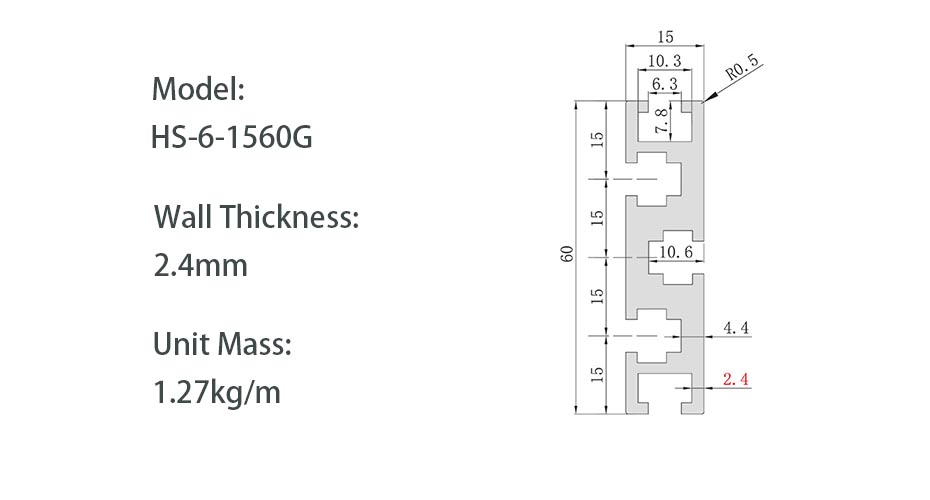

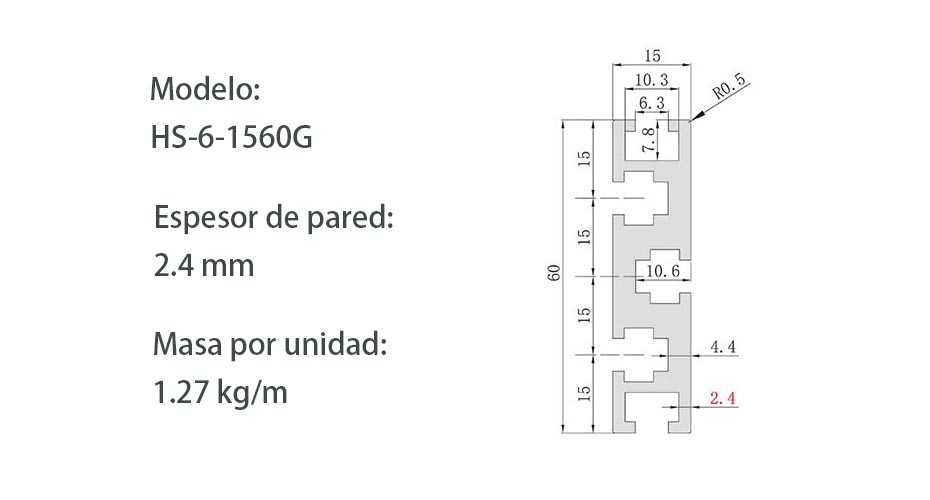

	Modelo	HS-6-1560G
	Tamaño de la sección	15 mm*60 mm
	Masa unitaria	1,27 kg/m
	Tratamiento de superficies	Anodizado
	Color	Plata
	Material	Aleación de aluminio 6063-T5
	Longitud	6,02m
	Tipo de ranura	Ranura cuadrada
	Ancho de ranura	6,3 mm
	Profundidad de la ranura	10,6 mm
	Diámetro del orificio
	Espesor de la pared	2,4 mm

Parámetros del producto

Soporte técnico

CORTE
PERFORACIÓN
TAPPING
RANURA DE FRESADO

DOBLADO
SOLDADURA
MECANIZADO CNC
ESTAMPADO

Longitud efectiva

Método de corte: Servoalimentación
Longitud efectiva: ≥50 mm, ≤6020 mm
Precisión de corte: ±0,3 mm
Reducción de pérdidas: consulte con el servicio de atención al cliente

Recordatorio amistoso: para pedidos de un solo tamaño con grandes cantidades, está disponible un servicio de extrusión de longitud personalizada. Comuníquese con el servicio de atención al cliente para obtener más detalles.
