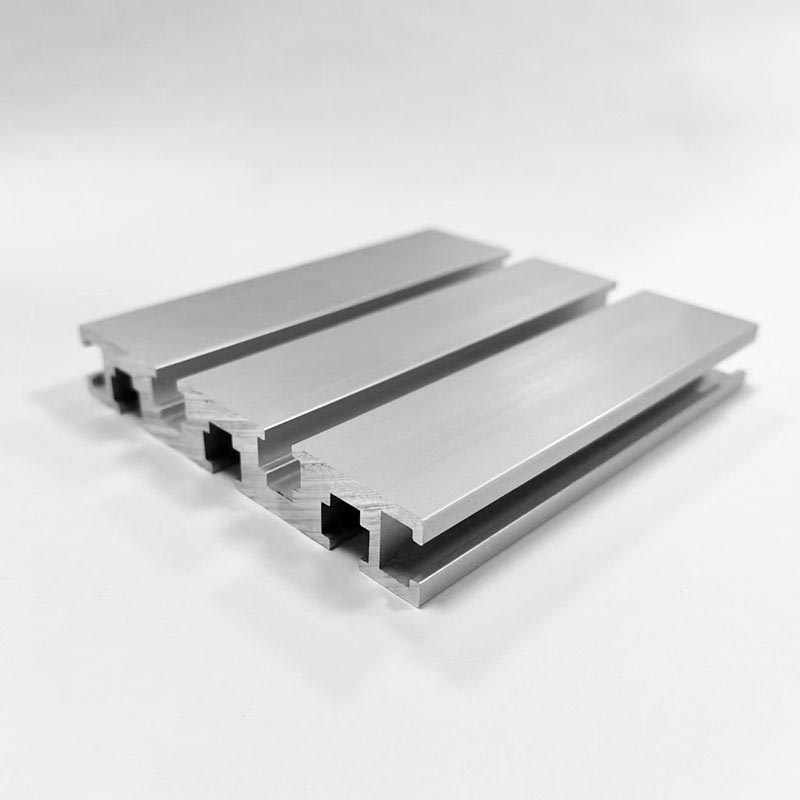

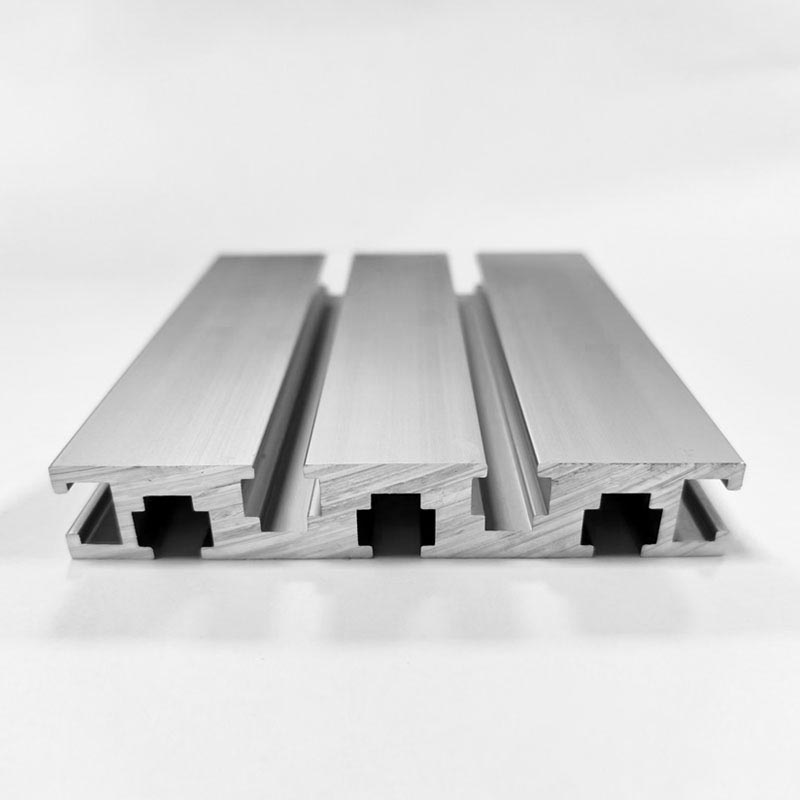

Perfil de extrusión de aluminio serie 1590G para sistemas de marcos livianos

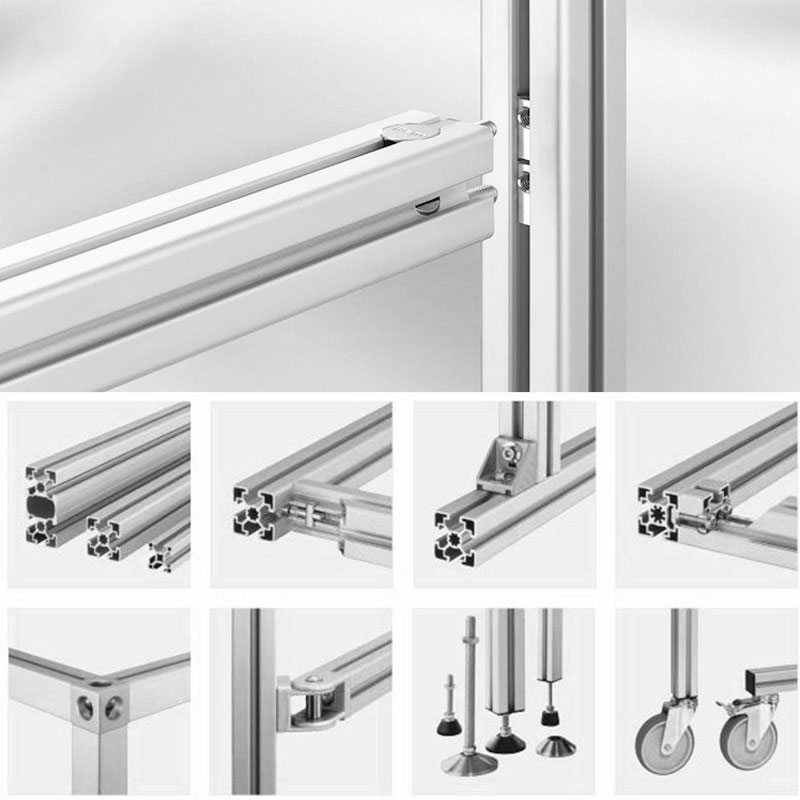

El perfil de aluminio de la serie 1590 es la solución de "soporte de carga ultraancha" dentro de la serie 15. Si bien mantiene una altura de montaje de 15 mm, extiende el ancho a 90 mm y presenta un diseño de distribución de múltiples ranuras, mejorando aún más la estabilidad estructural. Se utiliza comúnmente para construir marcos de enrutadores CNC, bases de equipos de tamaño mediano, bancos de trabajo deslizantes lineales y estaciones de trabajo de líneas de ensamblaje. Equilibra eficazmente la necesidad de superficies de montaje más grandes y mayores capacidades de carga dentro de un sistema de estructura liviano.

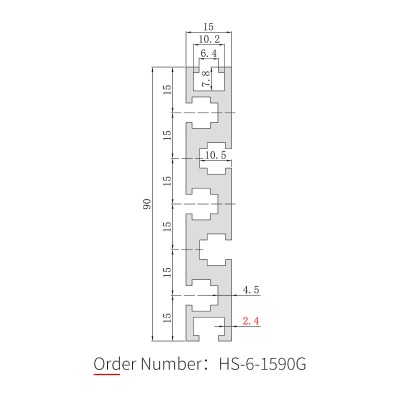

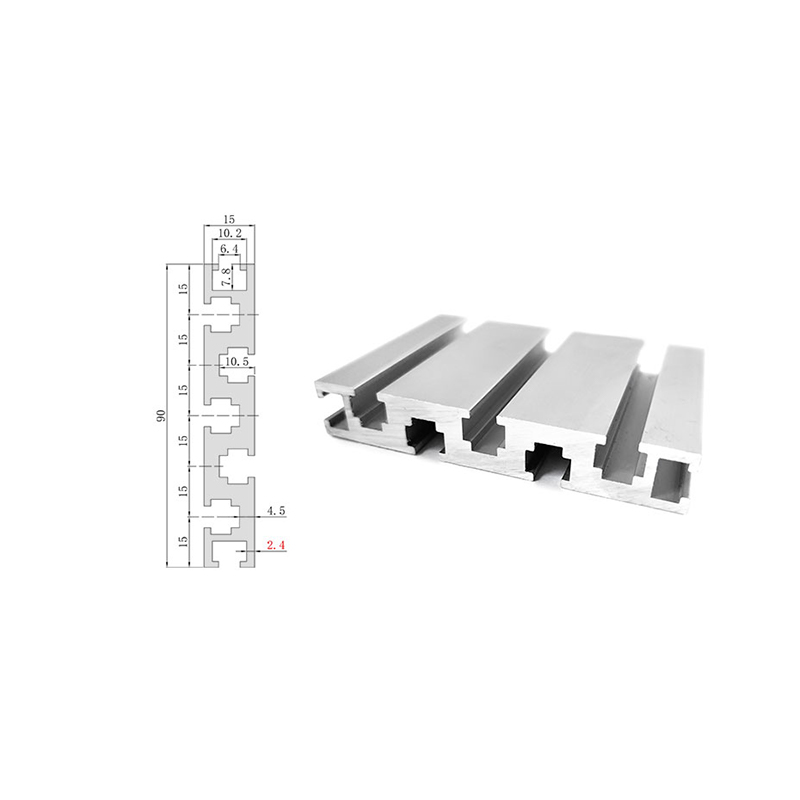

CAD Drawing Download

PREV：Perfil de extrusión de aleación de aluminio y plata con ranura cuadrada industrial serie 1560G SIGUIENTE：No hay siguiente artículo

Especificación

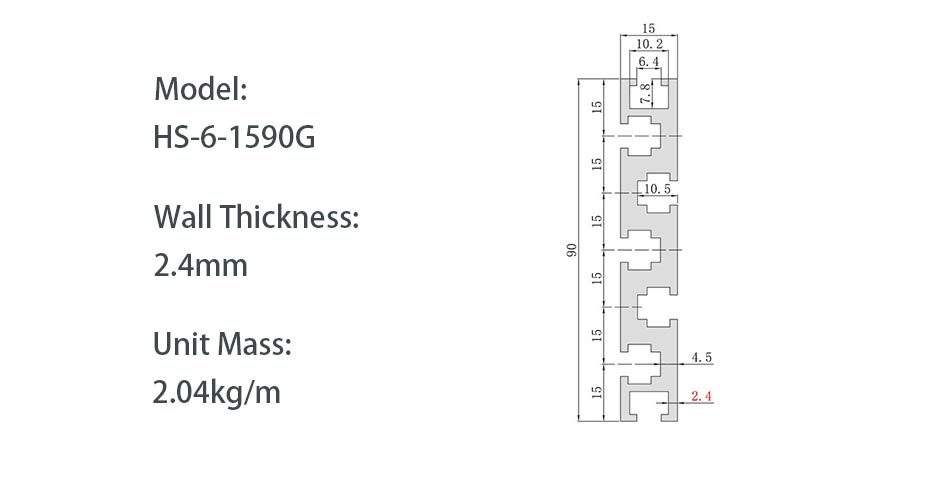

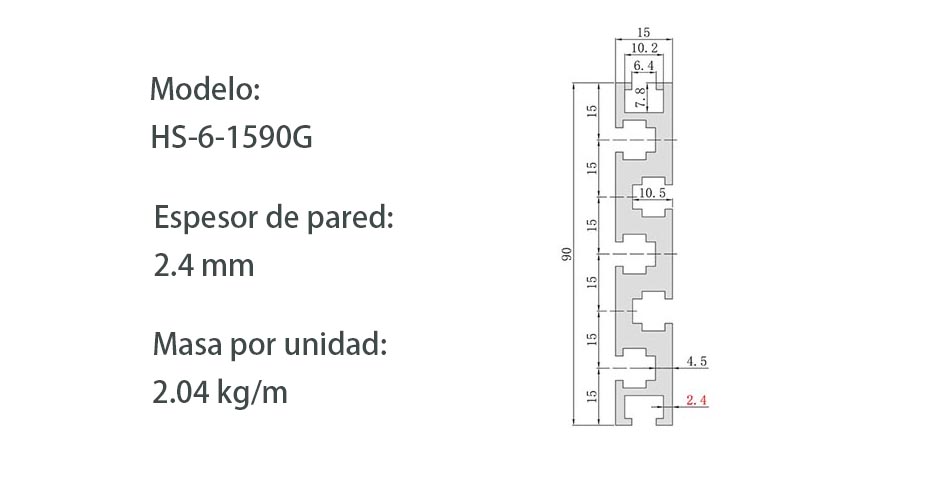

	Modelo	HS-6-1590G
	Tamaño de la sección	15 mm*90 mm
	Masa unitaria	2,04 kg/m
	Tratamiento de superficies	Anodizado
	Color	Plata
	Material	Aleación de aluminio 6063-T5
	Longitud	6,02m
	Tipo de ranura	Ranura cuadrada
	Ancho de ranura	6,4 mm
	Profundidad de la ranura	10,5 mm
	Diámetro del orificio
	Espesor de la pared	2,4 mm

Parámetros del producto

Soporte técnico

CORTE
PERFORACIÓN
TAPPING
RANURA DE FRESADO

DOBLADO
SOLDADURA
MECANIZADO CNC
ESTAMPADO

Longitud efectiva

Método de corte: Servoalimentación
Longitud efectiva: ≥50 mm, ≤6020 mm
Precisión de corte: ±0,3 mm
Reducción de pérdidas: consulte con el servicio de atención al cliente

Recordatorio amistoso: para pedidos de un solo tamaño con grandes cantidades, está disponible un servicio de extrusión de longitud personalizada. Comuníquese con el servicio de atención al cliente para obtener más detalles.
