Perfil de aluminio 2020 con ranura cuadrada, ancho de ranura 4 mm, adecuado para estructuras ligeras

Name: Perfil de aluminio 2020 con ranura cuadrada, ancho de ranura 4 mm, adecuado para estructuras ligeras
Rating: 5 (99 reviews)

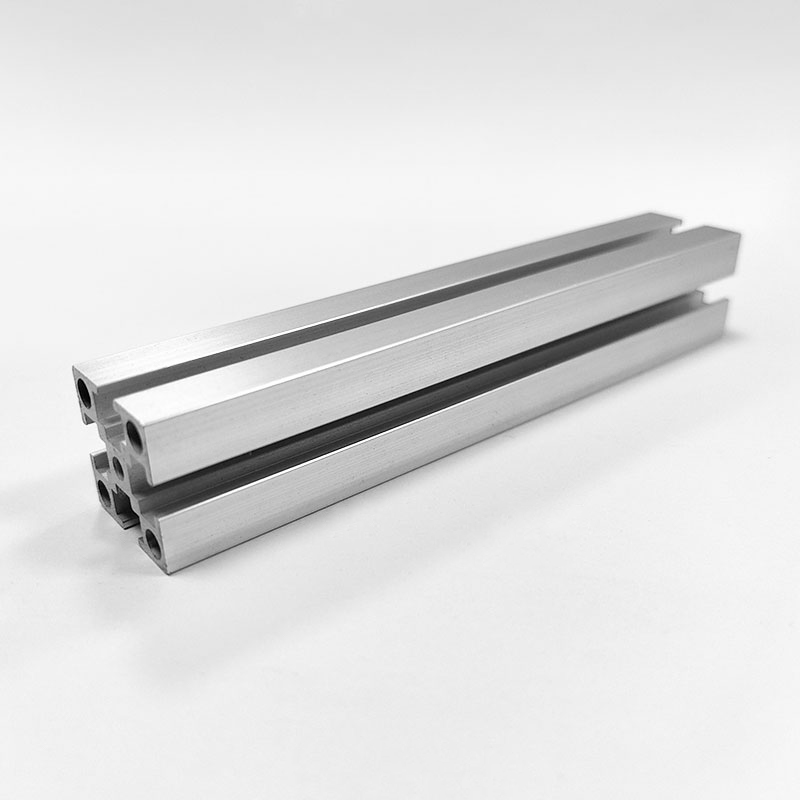

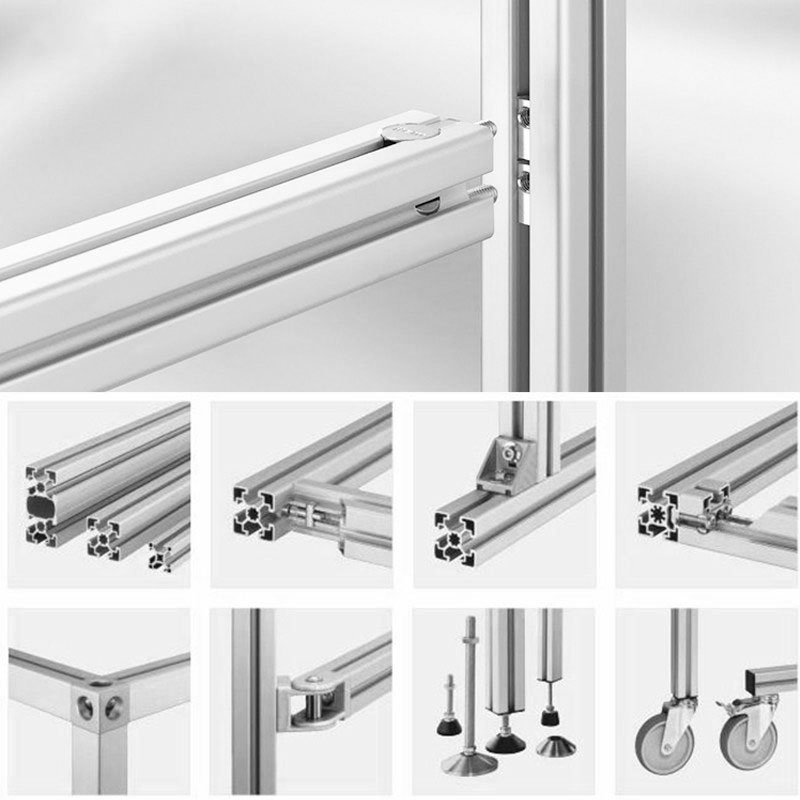

El perfil de aluminio de ranura cuadrada 2020 es el modelo básico de la serie 20, presentando un diseño de sección transversal cuadrada de 20×20 mm con un ancho de ranura de 4 mm, perteneciente al sistema de ranura cuadrada estándar nacional. El cuerpo está fabricado en aleación de aluminio 6063-T5 con tratamiento superficial anodizado, ofreciendo un acabado plateado brillante con fuerte resistencia a la corrosión. Compatible con tuercas cuadradas M4 y pernos hexagonales, con un sistema de accesorios bien establecido. Comúnmente utilizado para gabinetes de equipos livianos, bastidores de instrumentos, paneles de exhibición, marcos de puertas pequeñas y marcos de bancos de laboratorio, lo que lo convierte en uno de los perfiles clásicos ampliamente utilizados en estructuras de marcos livianos.

Descarga de planos CAD

ANTERIOR：Perfil de aluminio 2020N2 con ranura cerrada en ambos lados, 20×20 mm, diseño de ranura en lados adyacentes, acabado liso y estético, perfil clásico de ranura cerrada SIGUIENTE：Perfil de aluminio industrial 2040, sección rectangular 20×40 mm, ancho de ranura 6 mm, estructura para marcos de carga ligera

Especificación

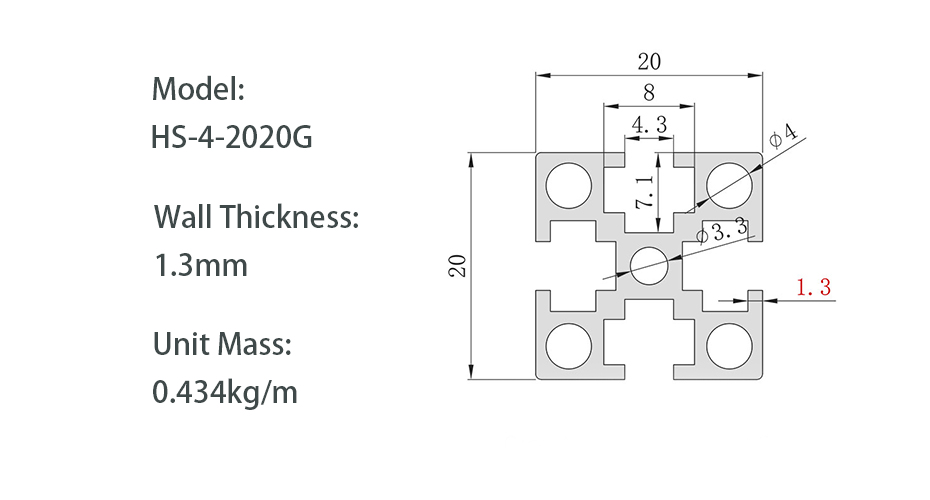

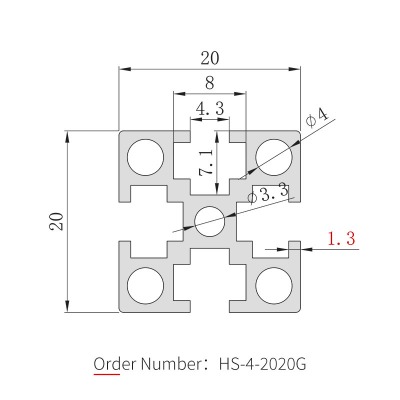

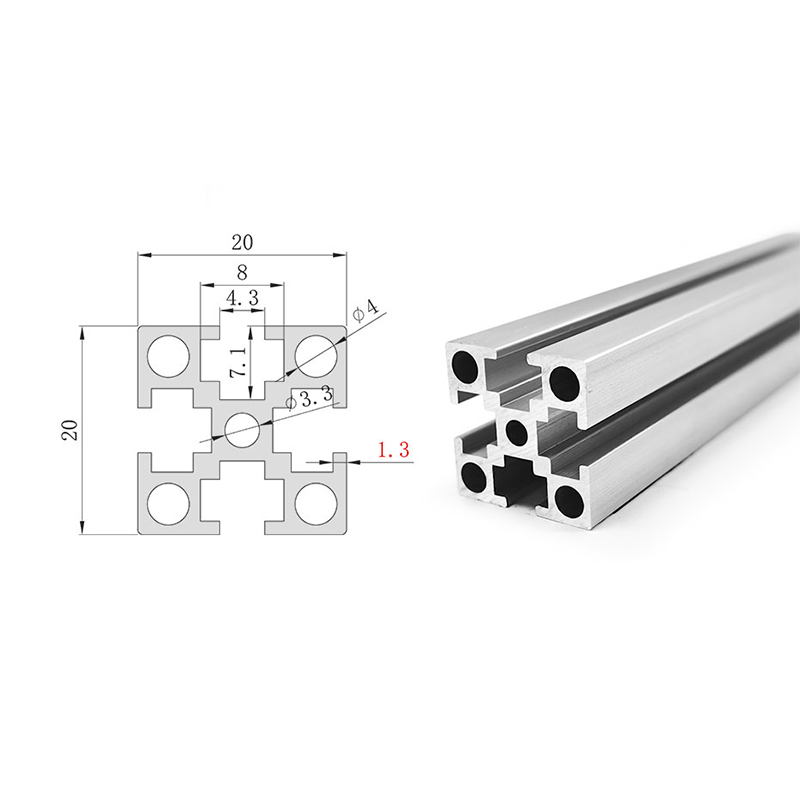

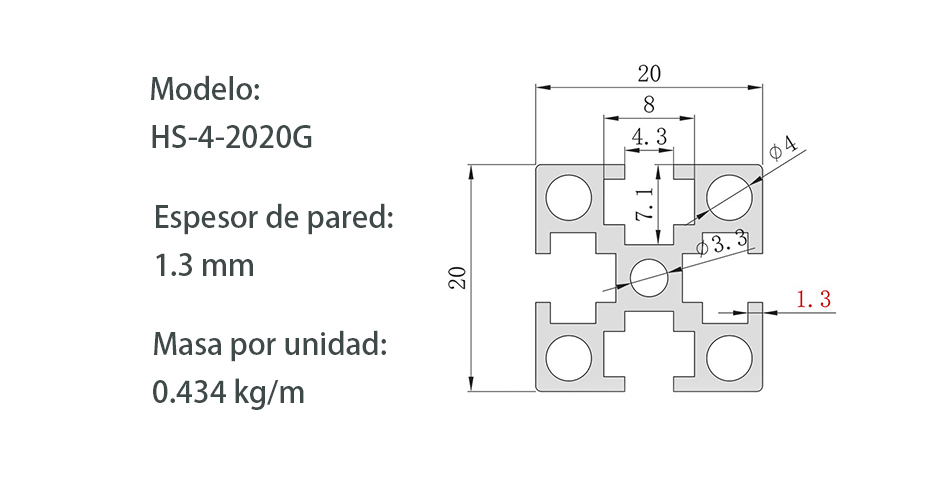

	Modelo	HS-4-2020G
	Dimensiones transversales	20 mm × 20 mm
	Peso unitario	0.434 kg/m
	Tratamiento de superficies	Anodizado
	Color	Plata
	Material	Aleación de aluminio 6063-T5
	Longitud	6.02m
	Tipo de ranura	Ranura cuadrada
	Ancho de ranura	4.3 mm
	Profundidad de la ranura	7.1 mm
	Diámetro del orificio	Φ3.3
	Espesor de la pared	1.3 mm

Parámetros del producto

Soporte técnico

CORTE
PERFORACIÓN
ROSCADO
FRESADO DE RANURAS

DOBLADO
SOLDADURA
MECANIZADO CNC
ESTAMPADO

Longitud efectiva

Método de corte: Servoalimentación
Longitud efectiva: ≥50 mm, ≤6020 mm
Precisión de corte: ±0,3 mm
Reducción de pérdidas: consulte con el servicio de atención al cliente

Recordatorio amistoso: para pedidos de un solo tamaño con grandes cantidades, está disponible un servicio de extrusión de longitud personalizada. Comuníquese con el servicio de atención al cliente para obtener más detalles.
