Perfil de aluminio de ranura cerrada de doble cara 2020N2 20×20 mm Diseño de ranura del lado adyacente Suave y estéticamente agradable Perfil de aluminio de ranura cerrada clásico

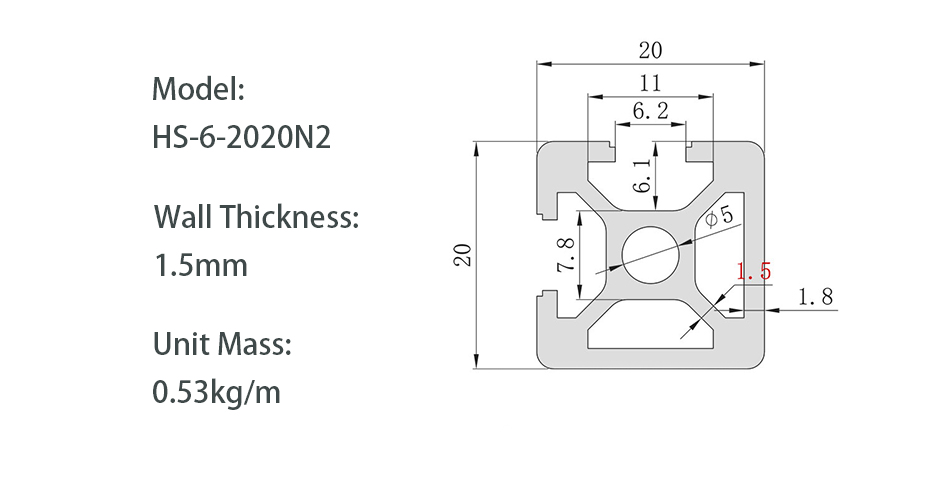

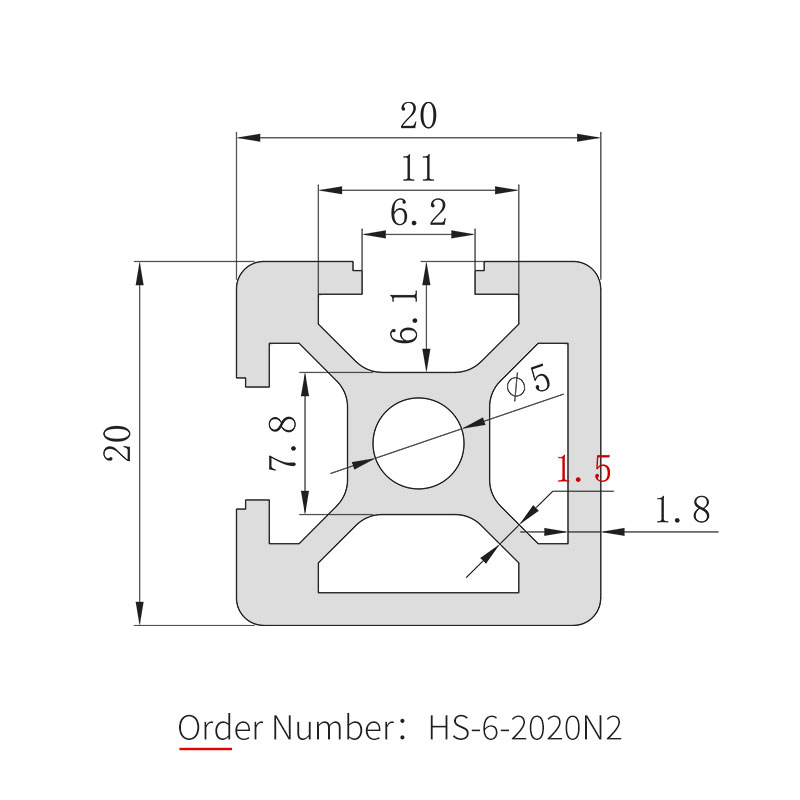

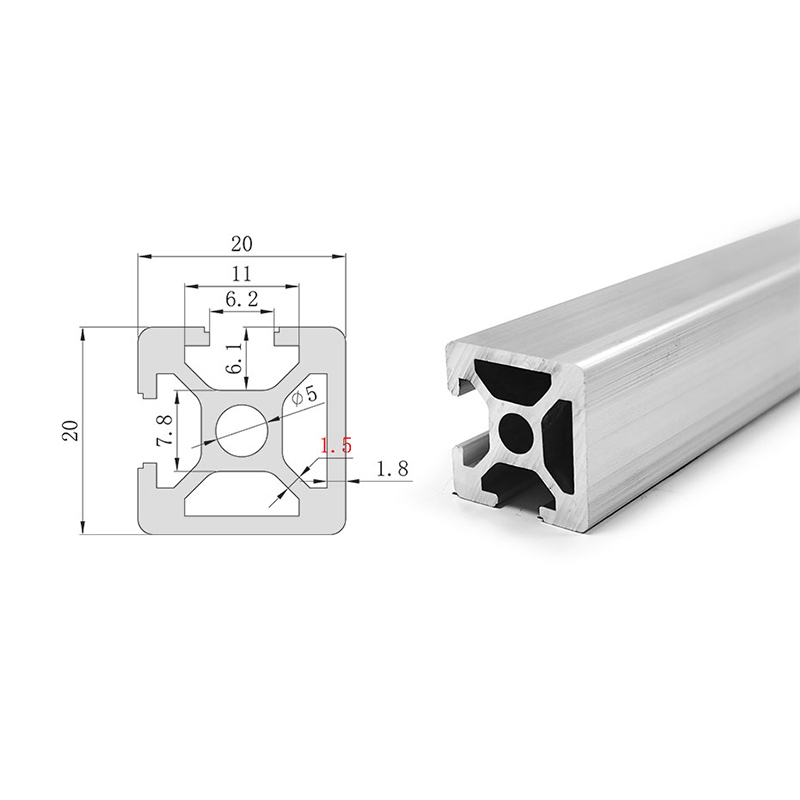

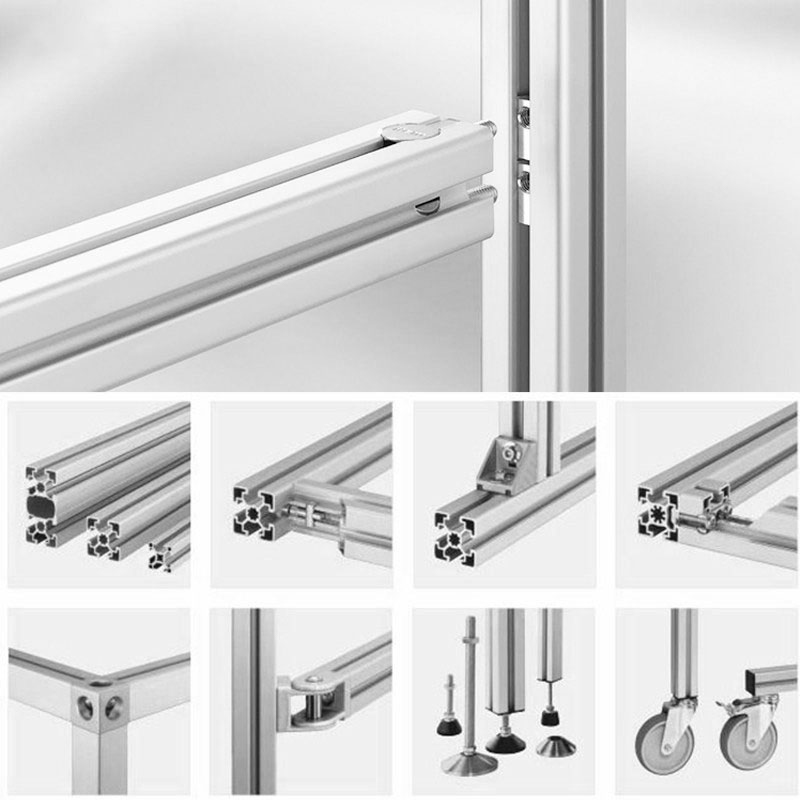

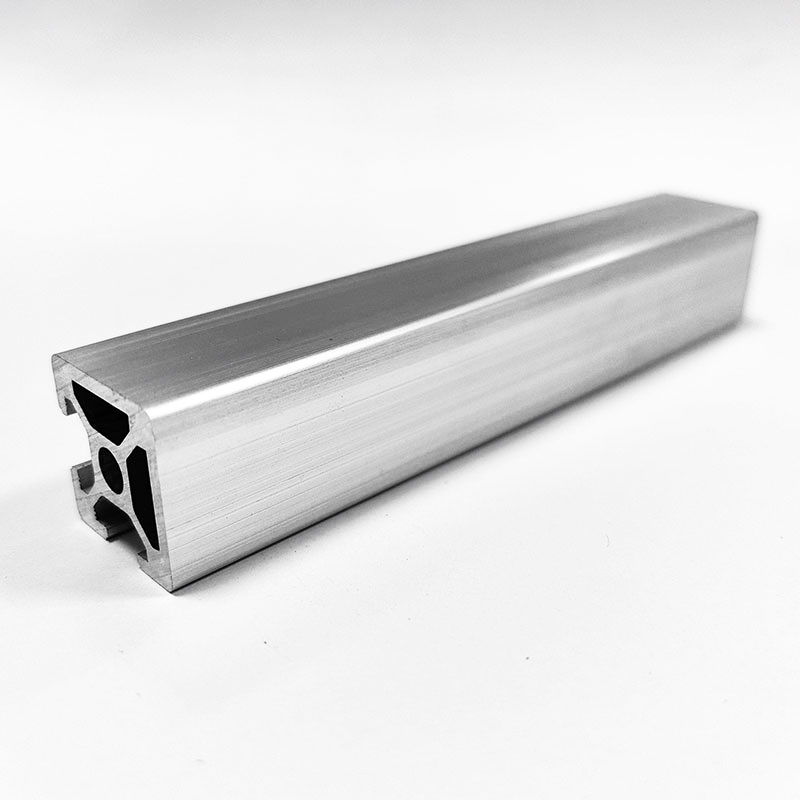

El perfil de aluminio 2020N2 es el modelo de ranura cerrada de doble cara de la serie 20. Según la norma 2020, se cierran dos aberturas de ranura adyacentes conservando las ranuras de montaje en los otros dos lados, con una dimensión de sección transversal de 20×20 mm y un ancho de ranura de 6 mm. El cuerpo está fabricado en aleación de aluminio 6063-T5 con tratamiento superficial anodizado. Las caras cerradas son lisas y sin ranuras, y se utilizan principalmente para conexiones estructurales en las secciones medias de los marcos. Después del montaje, las superficies internas y externas del marco son lisas y sin ranuras, lo que facilita la limpieza y mejora la apariencia visual general. Adecuado para gabinetes de equipos, mesas de operaciones y estantes de exhibición con altos requisitos de estética y limpieza.

CAD Drawing Download

PREV：Perfil de aluminio 2020N1 de 6 mm de ancho de ranura Ranura cerrada de un solo lado Diseño de ranura en T de tres lados A prueba de polvo y estéticamente agradable SIGUIENTE：Perfil de aluminio con ranura cuadrada 2020, ancho de ranura de 4 mm Adecuado para estructuras de marcos livianos

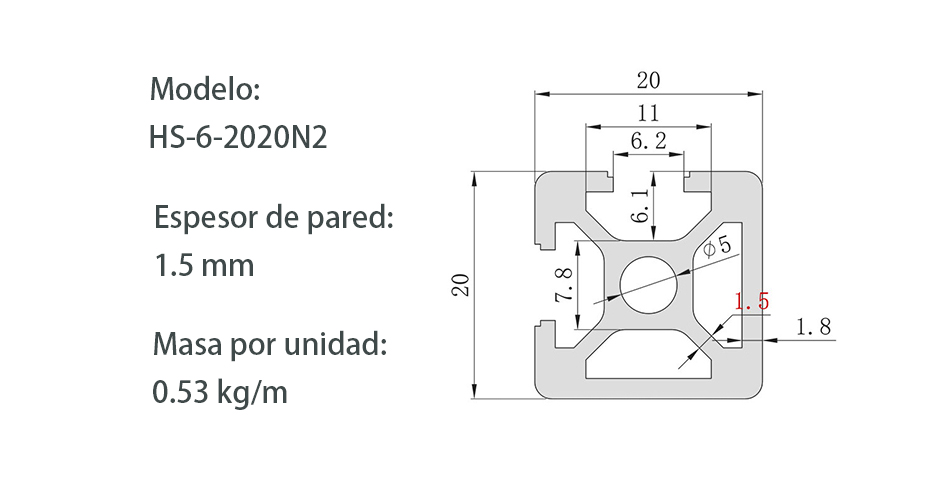

Especificación

	Modelo	HS-6-2020N2
	Dimensiones transversales	20 mm × 20 mm
	Peso unitario	0,53 kg/m
	Tratamiento de superficies	Anodizado
	Color	Plata
	Material	Aleación de aluminio 6063-T5
	Longitud	6,02m
	Tipo de ranura	Ranura en T
	Ancho de ranura	6,2 mm
	Profundidad de la ranura	6,1 mm
	Diámetro del orificio	Φ5
	Espesor de la pared	1,5 mm

Parámetros del producto

Soporte técnico

CORTE
PERFORACIÓN
TAPPING
RANURA DE FRESADO

DOBLADO
SOLDADURA
MECANIZADO CNC
ESTAMPADO

Longitud efectiva

Método de corte: Servoalimentación
Longitud efectiva: ≥50 mm, ≤6020 mm
Precisión de corte: ±0,3 mm
Reducción de pérdidas: consulte con el servicio de atención al cliente

Recordatorio amistoso: para pedidos de un solo tamaño con grandes cantidades, está disponible un servicio de extrusión de longitud personalizada. Comuníquese con el servicio de atención al cliente para obtener más detalles.
